구상흑연주철(닥타일)이란?
구상흑연주철이란 보통 주철의 조직에 나타나는 흑연을 본연의 내충격에 약한 엽편상(葉片狀)에서 강한 구상(球狀)으로 변화시켜 강인성(强靭性)을 향상시킨 주철입니다.
현재 우리가 주로 사용하고 있는 일반 회주철은 조직이 불규칙적인 엽편상으로 되어 있어서 충격을 받으면 조직 결을 따라 깨지기 쉽습니다. 그러나 구상흑연주철(닥타일)은 흑연의 결정 조직이 독립적인 구상으로 되어있고, 파손과 직결되는 황(S) 함유율이 회주철보다 약 5배 정도 적기 때문에 왠만한 충격에도 잘 깨지지 않습니다. 또한, 구상흑연주철은 보통 회주철의 여러 기계적 성질(탄력계수, 브리넬경도, 절삭성, 인장강도, 연신율 등) 보다 훨씬 뛰어나기 때문에 강인성이 요구되는 각종 기계부품, 수도관 등에 현재 널리 사용되고 있습니다.

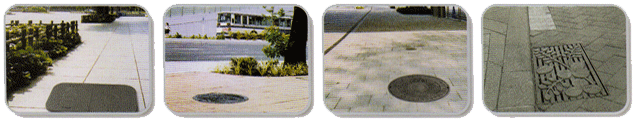

특히, 주철 맨홀뚜껑 재질로는 이미 구상흑연주철(닥타일)이 회주철보다 품질이 우수하면서 가볍기 때문에 전세계적으로 이미 일반화 되어 있으며, 회주철은 거의 사용을 하지 않고 있습니다.

<닥타일 조직>

<회주철 조직>

1. 맨홀뚜껑 품질 기호

종 류	품 질 기 호	사 용 장 소
회주철 뚜껑 구상흑연주철 뚜껑(닥타일)	GC - 200 이상 GCD - 450 이상	도로일반

2. 화학성분 비교 분석

종 류	종류기호	P	S	C	Si	Mn	Mg
회주철 닥타일	GC 200 GCD 450	0.60 以下 0.80 以下	0.10 以下 0.02 以下	- 2.5 以下	- 2.7 以下	- 0.4 以下	- 0.09 以下

3. 기계적 성질 비교 분석

종 류	항복강도	인장강도 N/mm2(kgf/mm2)	브리넬 경도HB	연신율(%)
회주철 닥타일	- 280 이상	216 이상 450 이상	130 이하 140 ~ 210	- 10 이상
